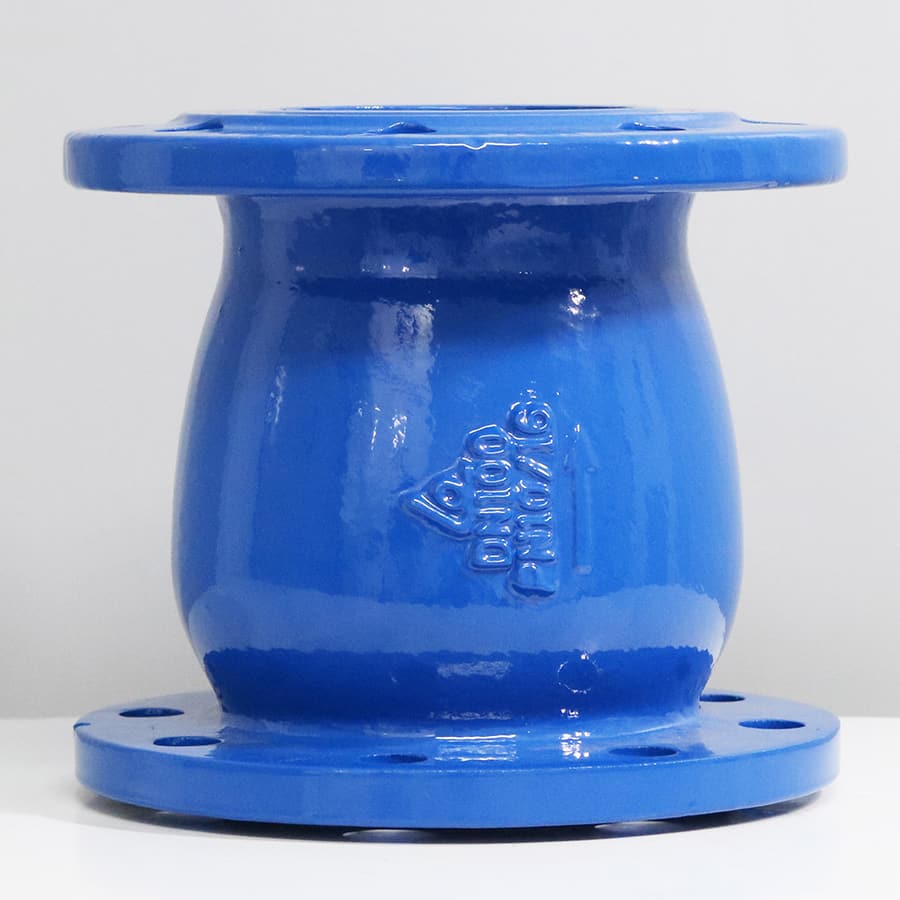

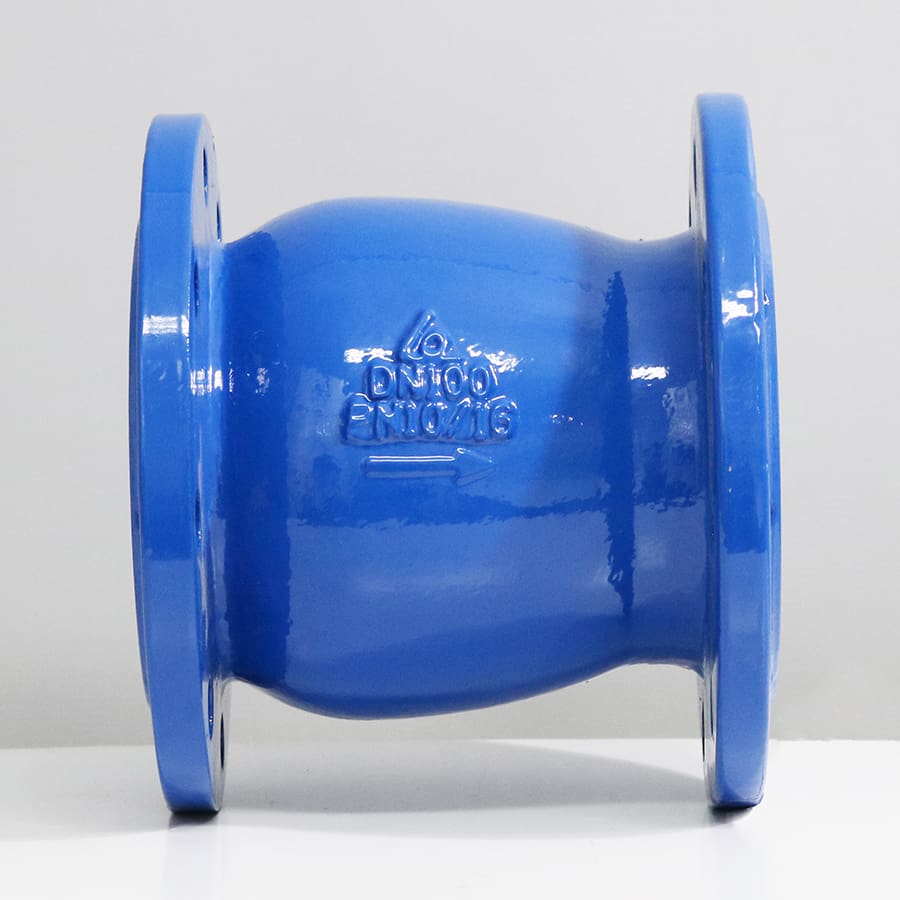

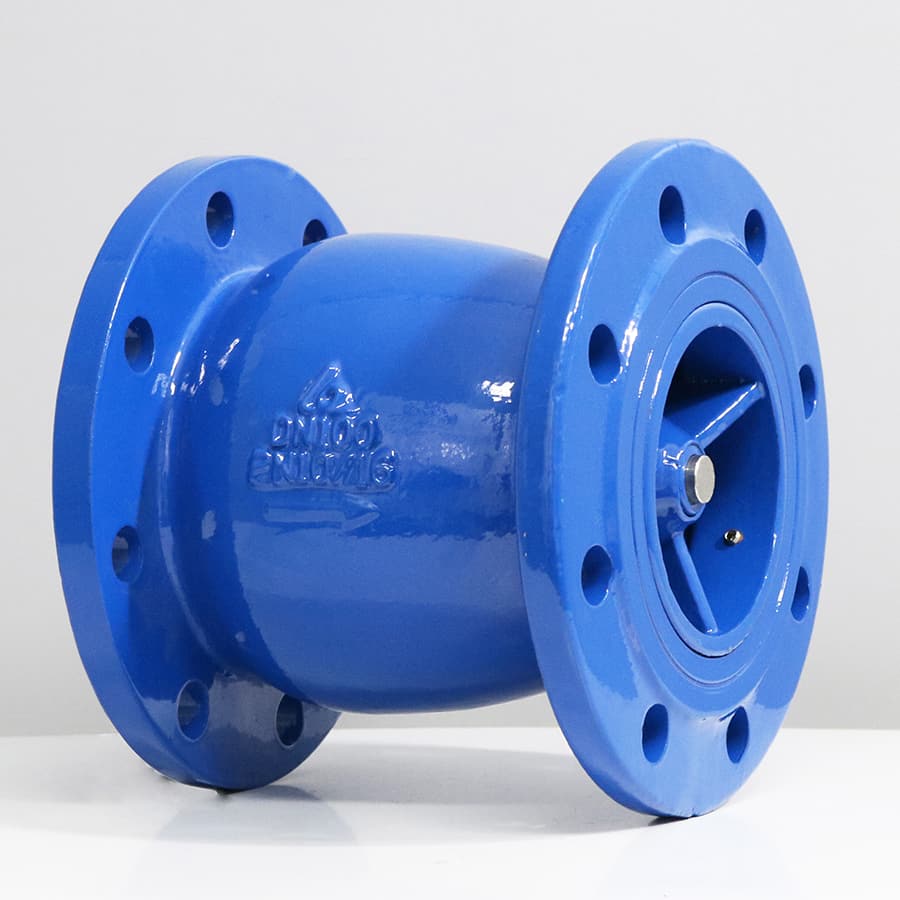

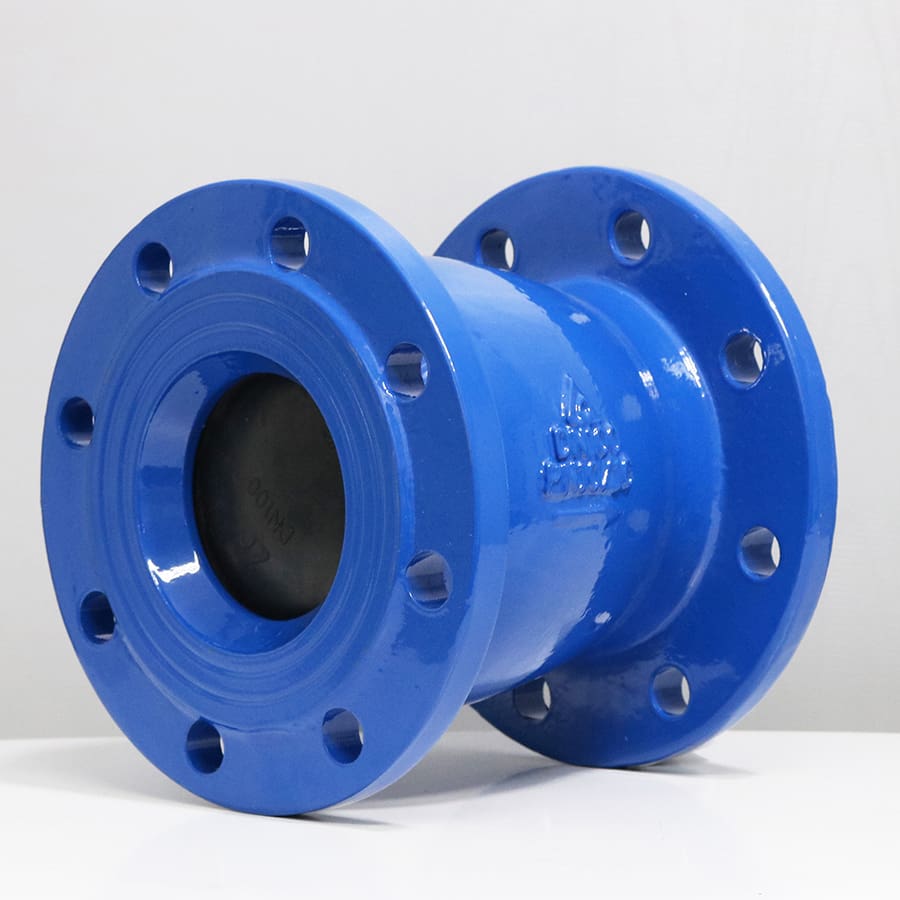

VAN MỘT CHIỀU LÒ XO

Thông số kỹ thuật

Mã Hàng
SCVX
Product Code
Kích Thước
DN50 - DN300
Size Range
Tiêu Chuẩn Thiết Kế
BS EN 1074-3
Design Standard
Khoảng Cách Giữa 2 Mặt Bích
BS EN 558-1 TABLE 1 SERIES 14
Face To Face Standard
Áp Suất Làm Việc
PN10/PN16 JIS 10K/16K ANSI 125-LB
Pressure Rating
Nhiệt Độ Làm Việc
-10 ~ 80 ºC
Working Temp
Môi Trường Làm Việc
Nước, Nước Thải, Nước Nhiễm Mặn
Working Flow

Van một chiều lò xo là loại van dùng để bảo vệ chống lại dòng chảy ngược, chỉ cho dòng chảy đi qua theo một hướng duy nhất và ngăn không cho dòng chảy theo chiều ngược lại. Van vận hành hoàn toàn tự động dựa vào lực chảy của dòng nước. Van được kết nối vào hệ thống dạng mặt bích cả hai mặt.

Cấu tạo:

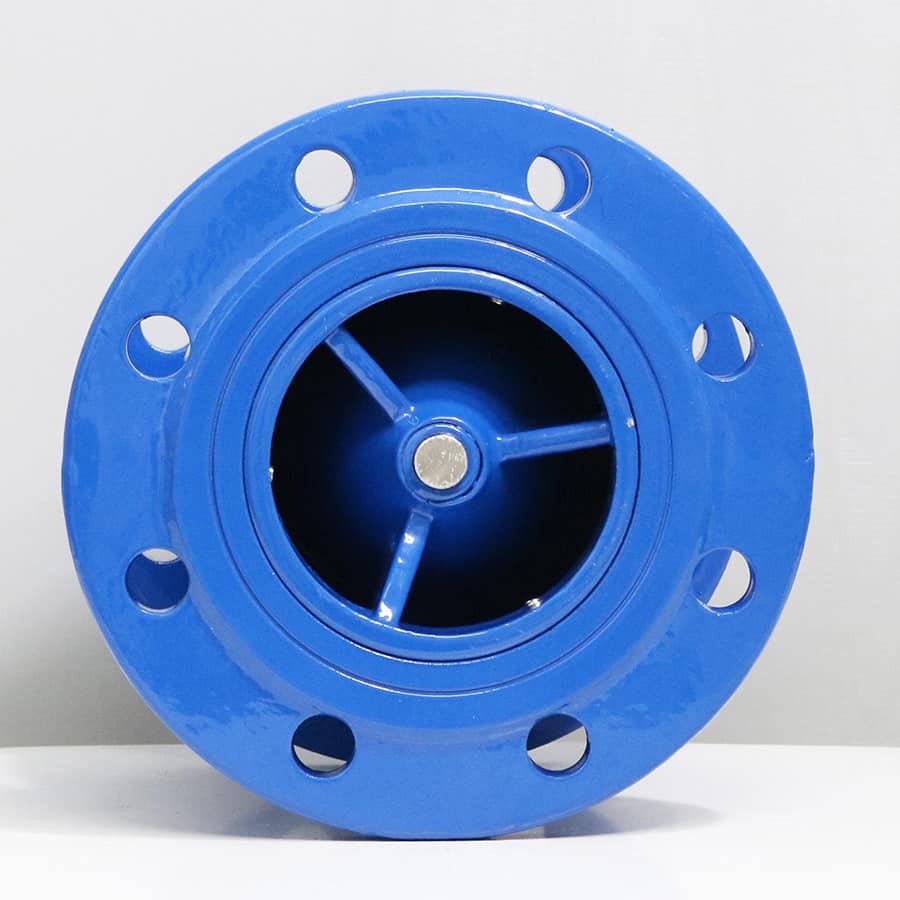

Van một chiều lò xo được cấu tạo bởi 04 thành phần chính là thân van, ty van, lá van và lò xo:

- Thân van: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm

- Ty van: được sản xuất từ Inox 304, độ bền cao, chống rỉ sét.

- Lá van: dạng đĩa tròn được sản xuất từ gang cầu FCD450, được bọc 100% bằng cao su EPDM, phù hợp với cả môi trường nước sạch và nước thải

- Lò xo: được lồng vào ty van ở giữa lá van và thân trên van, sản xuất từ Inox 304, độ bền cao, chống rỉ sét

Nguyên lý hoạt động:

Khi không có dòng chất lỏng chảy qua van, lá van dưới tác dụng của lực đẩy lò xo được giữ chặt ở ví trí “Đóng”. Khi xuất hiện dòng chảy đến van, dưới tác động của áp lực dòng chảy, lò xo bị ép lại, lá van bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van. Khi dòng chảy ngừng lại, lá van chiệu áp lực của dòng chảy ngược và lực lò xo sẽ quay về vị trí đóng, ngăn cản dòng nước chảy ngược về hướng cửa vào của van. Như vậy sự hoạt động của van một chiều hoàn toàn tự động dưới tác động của dòng chất lỏng.

Ưu điểm:

- Vận hành tự động dựa vào lực chảy của dòng nước.

- Van được sản xuất từ gang cầu FCD450, cao su EPDM cho độ bền cao, chống rỉ sét, an toàn cho nguồn nước sạch.

- Trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt.

Lưu ý khi lắp đặt:

Van một chiều lò xo được lắp đặt vào hệ thống dạng hai mặt bích nên khi lắp đặt cần lưu ý một số điểm sau:

- Lắp van đúng chiều mở của lá van.

- Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van.

- Có thể dùng miếng đệm giữa mặt bích và van để tăng độ kín hệ thống.

- Kích thước mặt bích của đường ống phải đồng nhất với kích thước mặt bích của van.

- Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.
