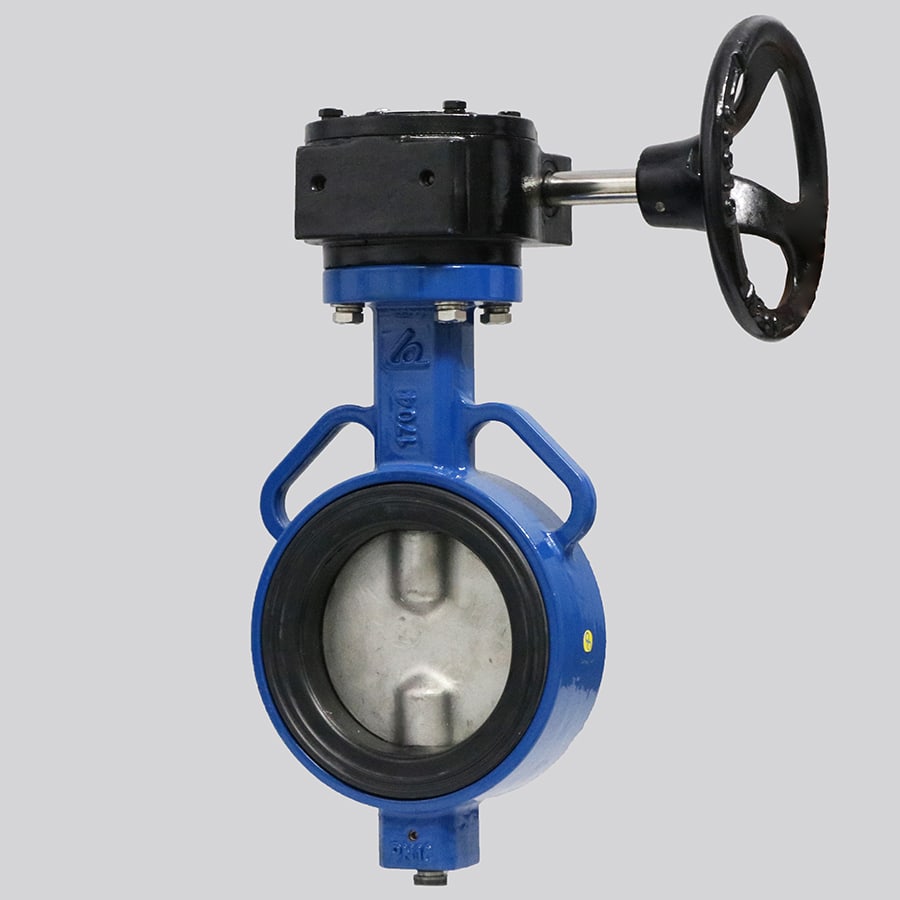

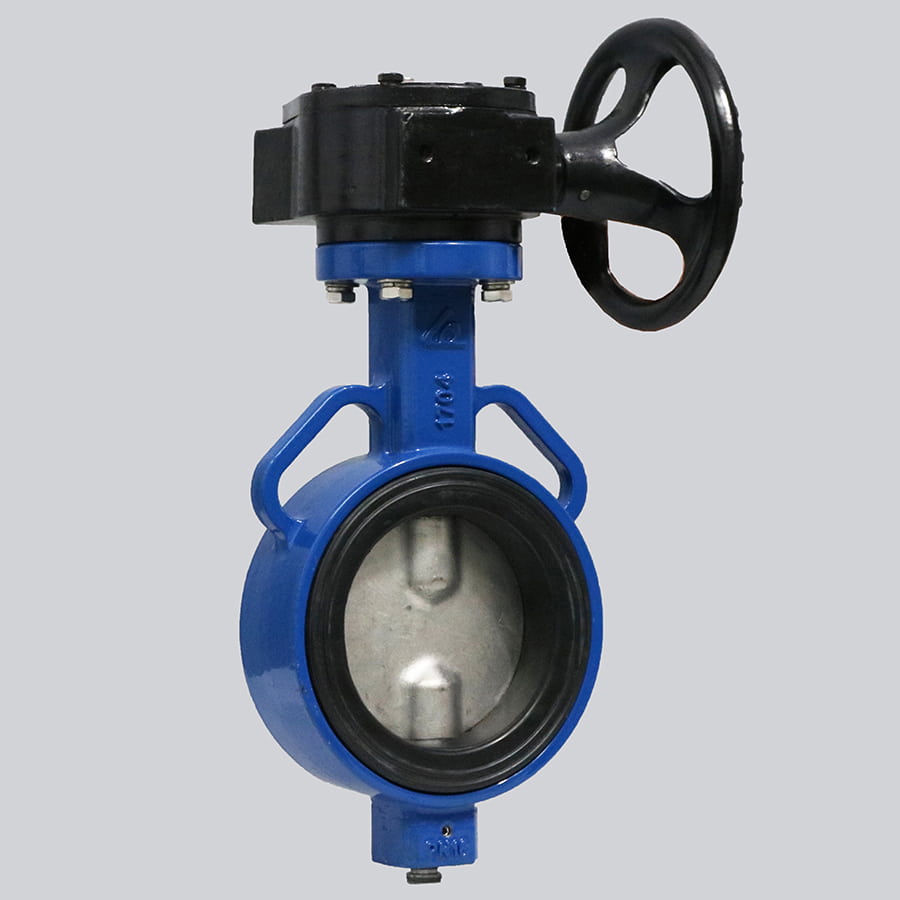

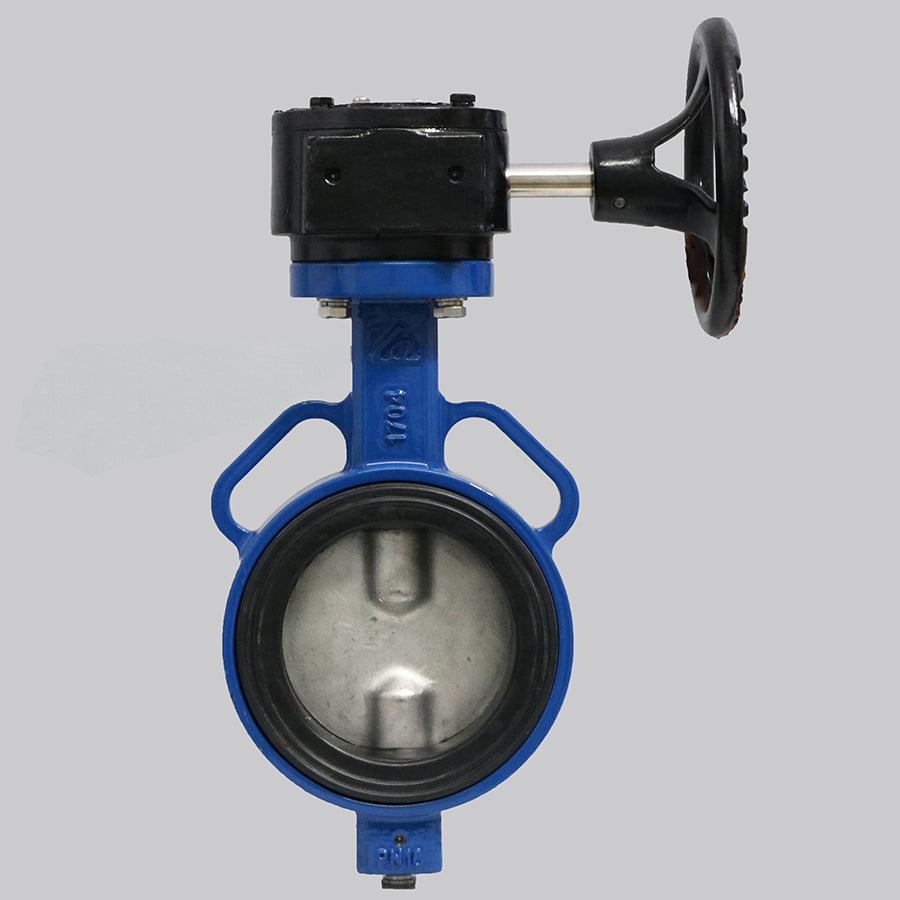

VAN BƯỚM TAY QUAY

Thông số kỹ thuật

Mã Hàng
WBGS
Product Code
Kích Thước
DN50 - DN600
Size Range
Tiêu Chuẩn Thiết Kế
BS 5155
API 609
Design Standard
Khoảng Cách Giữa 2 Mặt Bích
BS EN 558-1 TABLE 1 SERIES 20
BS 5155
ISO 5752 Table 1 Series 20
ASME B16.10
API 609
Mounting Flange ISO 5211
Face To Face Standard
Tiêu Chuẩn Mặt Bích/Kết Nối
BS EN 1092-2: PN10/PN16 ISO 7005-2: PN10/PN16 JIS B2220: JIS 10K/16K
Connection/Flange Standard
Môi Trường Làm Việc
Nước sạch, nước thải
Working Flow

Van Bướm là loại van dùng để đóng hoặc mở dòng chảy trong đường ống bằng một lá van dạng đĩa được gắn cố định trên ty van ép chặt vào vòng đệm cao su được đúc sẵn trong thân van.

Van Bướm tay quay thường dùng cho các kích thước từ DN50 - DN600, vận hành đóng mở nhẹ nhàng thông qua trợ lực của hộp số.

Cấu tạo:

Van bướm tay quay được cấu tạo bởi 05 thành phần chính: Thân van, Vòng đệm, lá van (đĩa van), ty van và hộp số tay quay

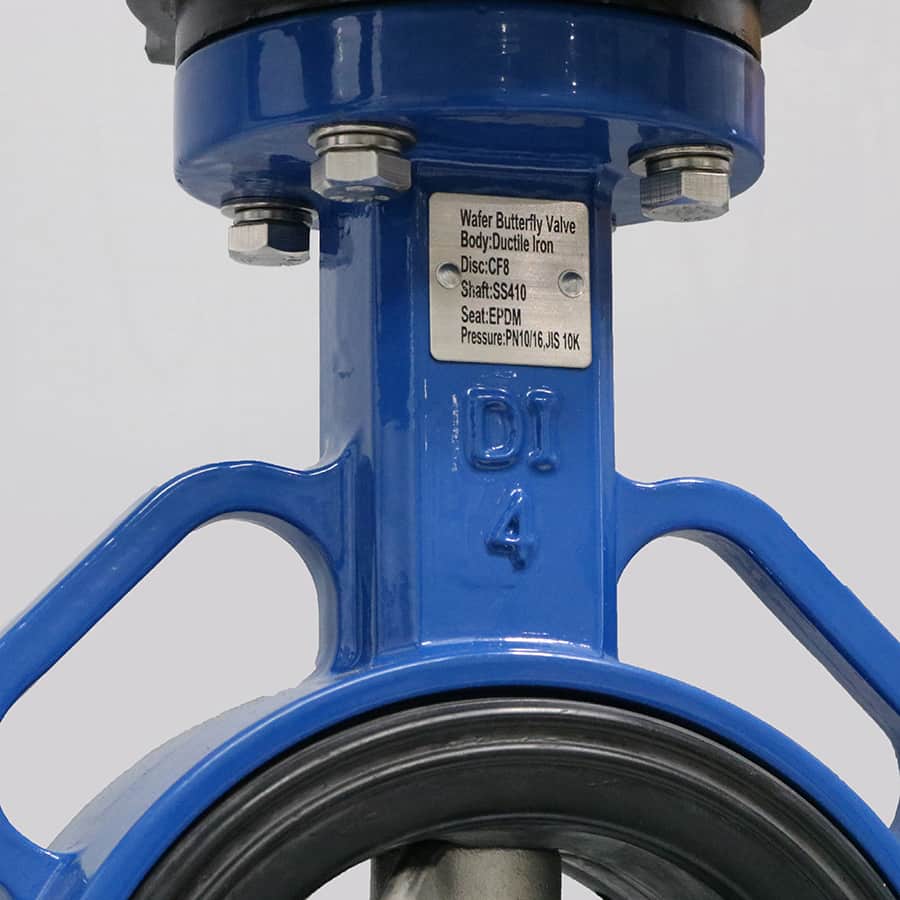

- Thân van: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm.

- Vòng đệm: Sản xuất từ cao su EPDM độ bền cao, được đúc sẵn cố định vào thân van, phù hợp với tiêu chuẩn nước sạch. Khả năng đàn hồi của vòng đệm là yếu tố làm tăng độ kín của van.

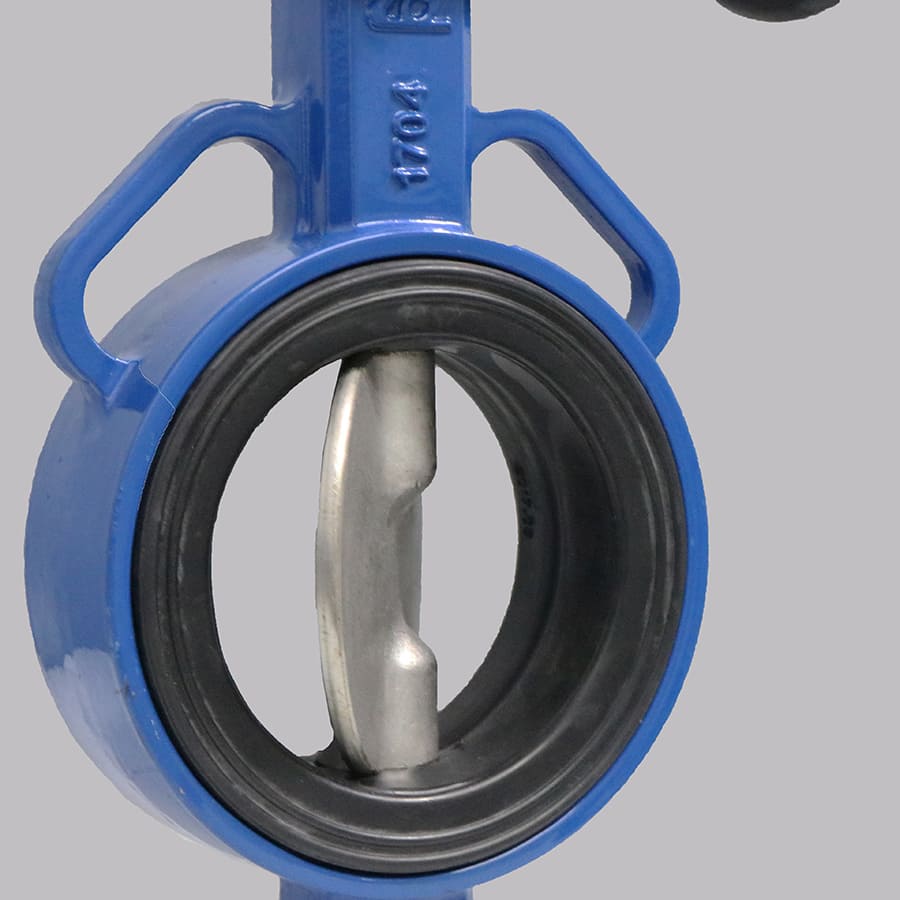

- Lá van: dạng đĩa tròn được sản xuất từ Inox CF8/CF8M, phù hợp với cả môi trường nước sạch và nước thải.

- Ty van: sản xuất từ Inox 304/316/420, gồm hai phần trên và dưới được gắn cố định vào lá van đối xứng nhau theo chiều thẳng đứng.

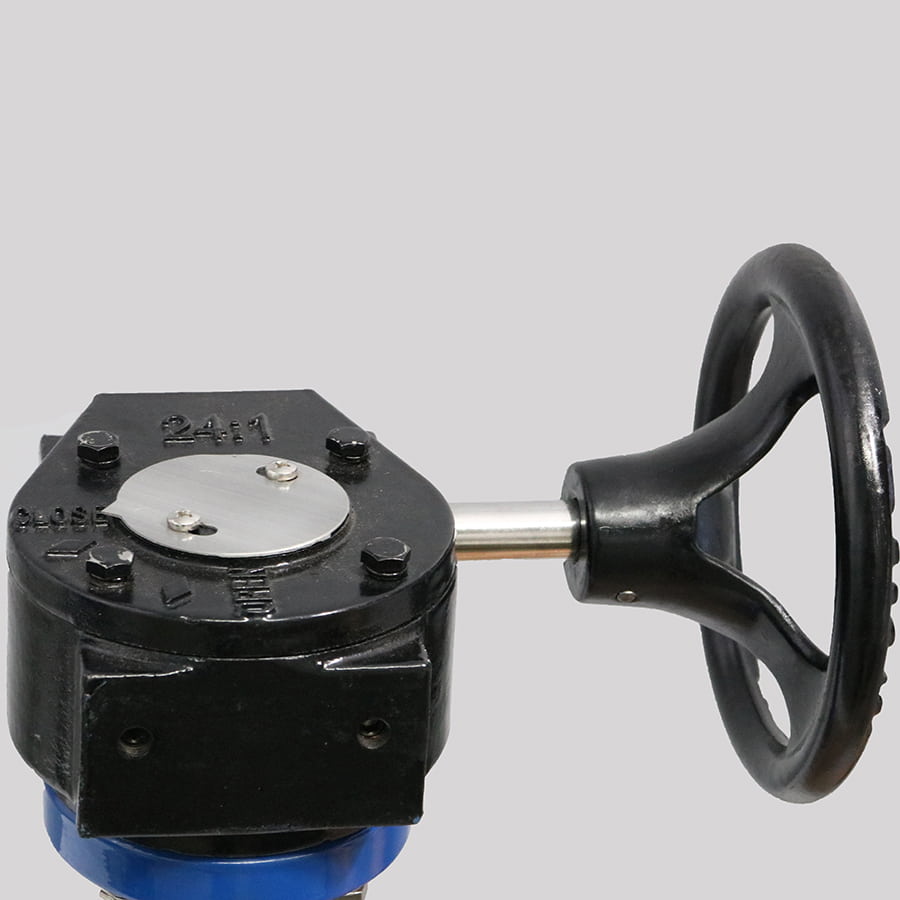

- Hộp số tay quay: được sản xuất từ thép không rỉ, gắn cố định vào thân trên của van bằng bu lông và đai ốc, có gắn một tay quay dạng vô lăng giúp vận hành nhẹ nhàng khi đóng mở.

Nguyên lý hoạt động:

- Khi van được đóng kín (góc mở lá van 0°) lá van sẽ ngăn chặn hoàn toàn dòng chảy trong đường ống và khi van được mở hoàn toàn (góc mở lá van 90°) lá van sẽ nằm song song với dòng chảy, lưu lượng dòng chảy trong đường ống là lớn nhất.

- Ngoài ra chúng ta có thể mở lá van theo các góc mở khác nhau để điều tiết lưu lượng dòng chảy tuy nhiên nhà sản xuất khuyến cáo việc mở lá van dưới 90° sẽ làm giảm tuổi thọ của van.

Ưu điểm:

- Vận hành đóng mở nhẹ nhàng bằng tay quay chỉ thông qua lực vặn của tay người.

- Van được sản xuất từ gang cầu FCD450, Inox CF8/CF8M, cao su EPDM cho độ bền cao, chống rỉ sét, an toàn cho nguồn nước sạch.

- Giá thành rẻ, trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt.

Lưu ý khi lắp đặt:

Van bướm tay quay được lắp đặt vào hệ thống dạng kẹp nên khi lắp đặt cần lưu ý một số điểm sau:

- Mở lá van bướm ở góc mở khoảng 1/4 trước khi lắp đặt để tránh biến dạng vòng đệm cao su khi siết quá chặt, có thể gây kẹt lá van hoặc rò rỉ nước.

- Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van, tránh bị biến dạng vòng đệm.

- Không dùng miếng đệm giữa mặt bích và van.

- Kích thước mặt bích phải bằng kích thước van.

- Không hàn mặt bích gần van bướm đã lắp đặt.

- Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.
