Trụ cấp nước PCCC (trụ cứu hỏa) là thiết bị chuyên dùng trong ngành PCCC dùng để lắp đặt dọc theo đường phố để nhân viên cứu hỏa lấy nước ra phục vụ cho công tác chữa cháy. Trụ PCCC có kích thước từ DN100-DN150 với 03 cửa lấy nước trong đó 02 cửa DN65 và 01 cửa DN100. Trụ được kết nối vào hệ thống dạng mặt bích.
Cấu tạo:
Trụ cấp nước PCCC được cấu tạo bởi 05 thành phần chính là thân trụ, lá van, ty, cửa lấy nước và nắp, chân đế.

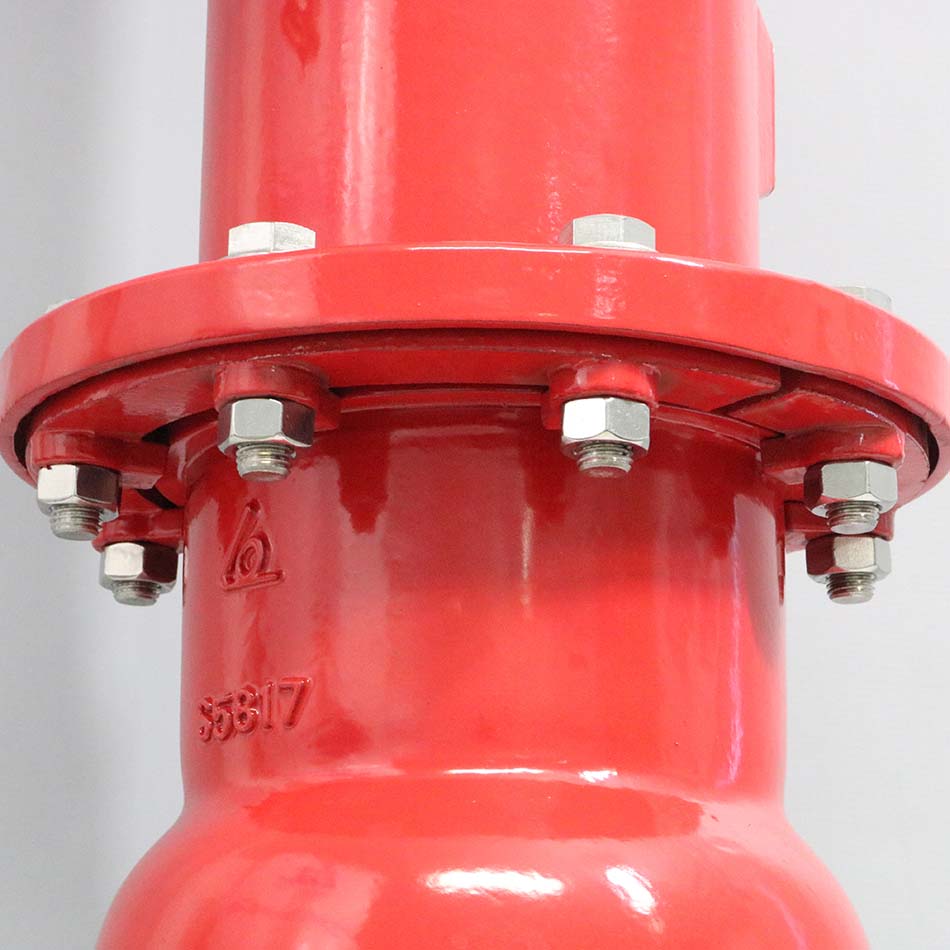

- Thân trụ: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm. Thân có 02 phần, thân trên và thân dưới (bầu chứa lá van).
- Lá van: dạng đĩa tròn bằng gang cầu FCD450 được phủ 100% bằng cao su EPDM phù hợp với tiêu chuẩn nước sạch. lá van nằm ở bầu trụ được gắn vào cây ty dưới của trụ.
- Ty trụ: sản xuất từ Inox 410 độ bền cao, chống rỉ sét. Ty được thiết kế 02 đoạn nối với nhau bằng thanh gang, khi có va chạm ty sẽ gãy ngang đoạn thanh gang, ty dưới vẫn giữ lá van nên nước không trào ra, chống thất thoát nước.

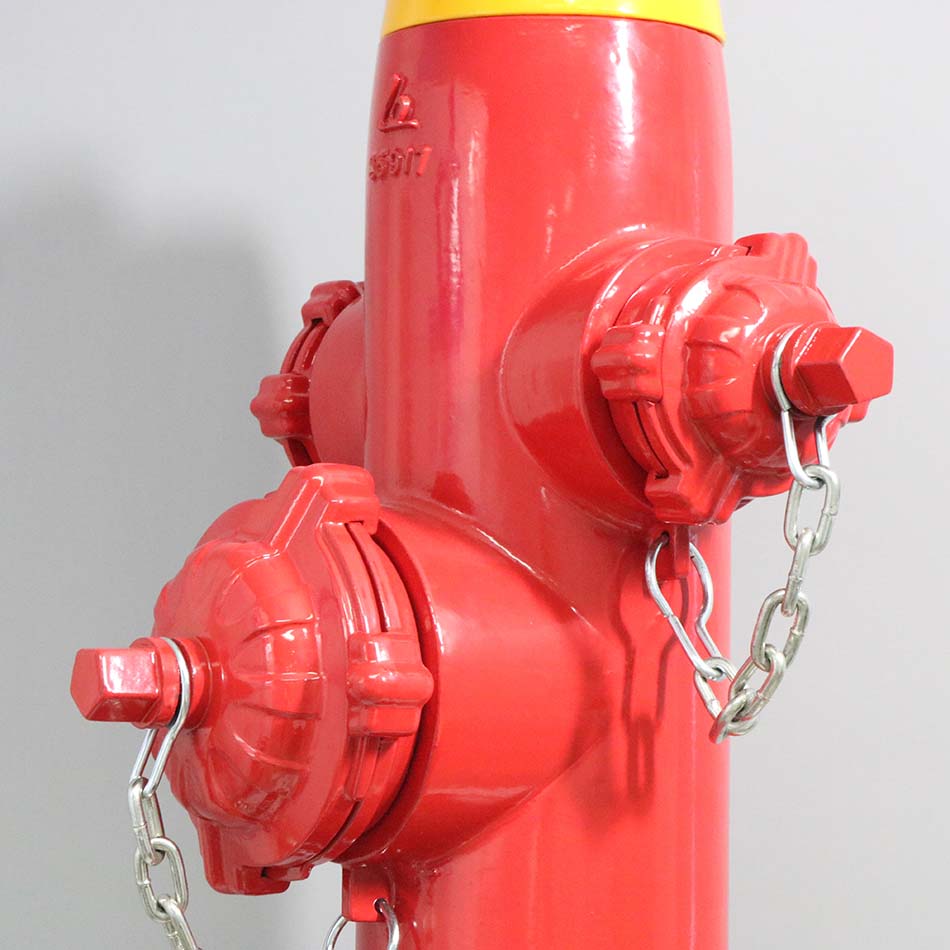

- Cửa lấy nước và nắp: được sản xuất từ gang cầu FCD450. Có 03 cửa lấy nước, 02 cửa DN65 và 01 cửa DN100, mỗi cửa đều có nắp đậy được kết nối dạng ngàm.

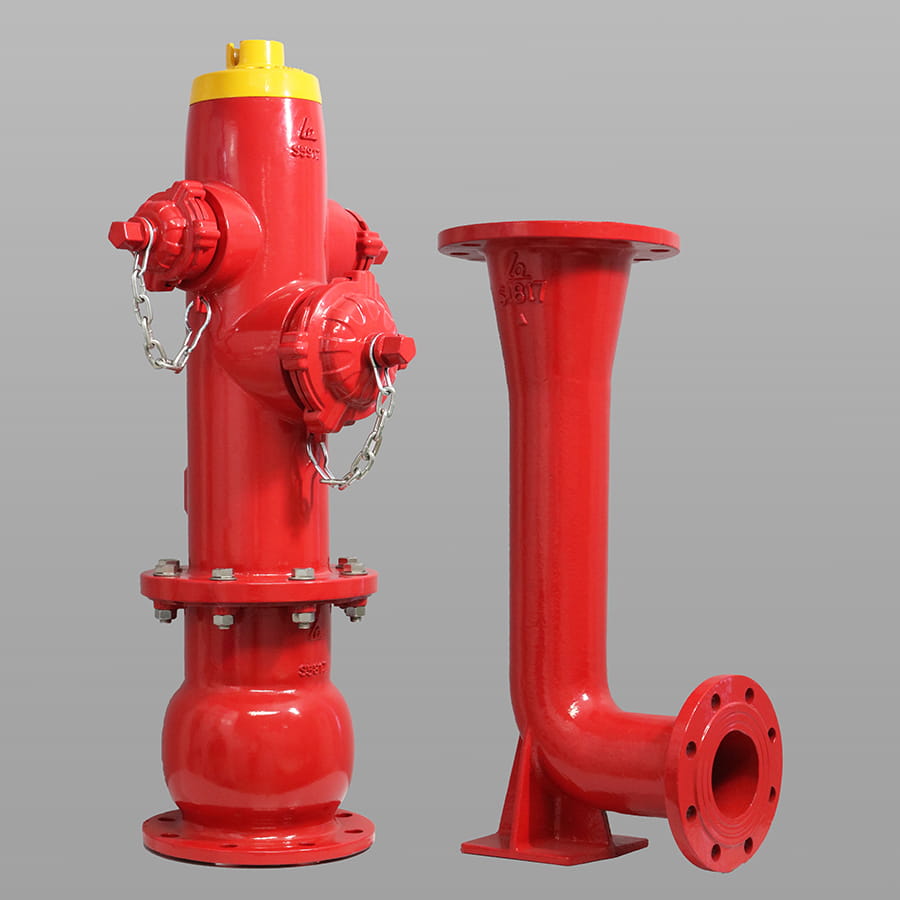

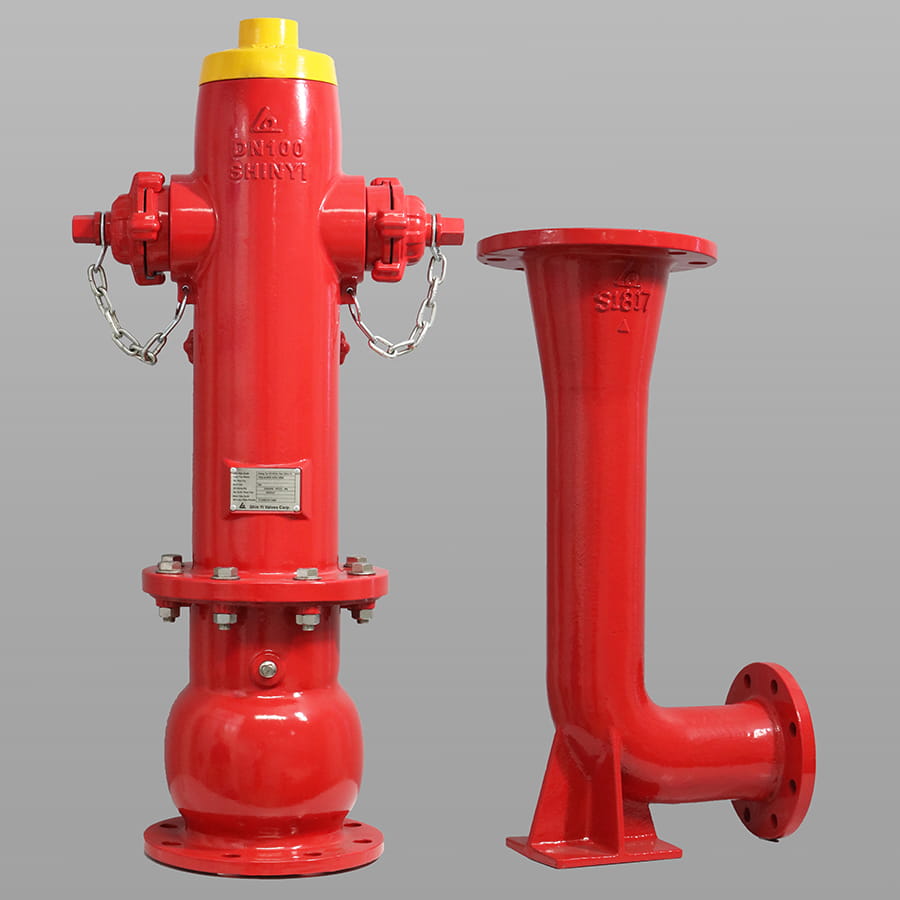

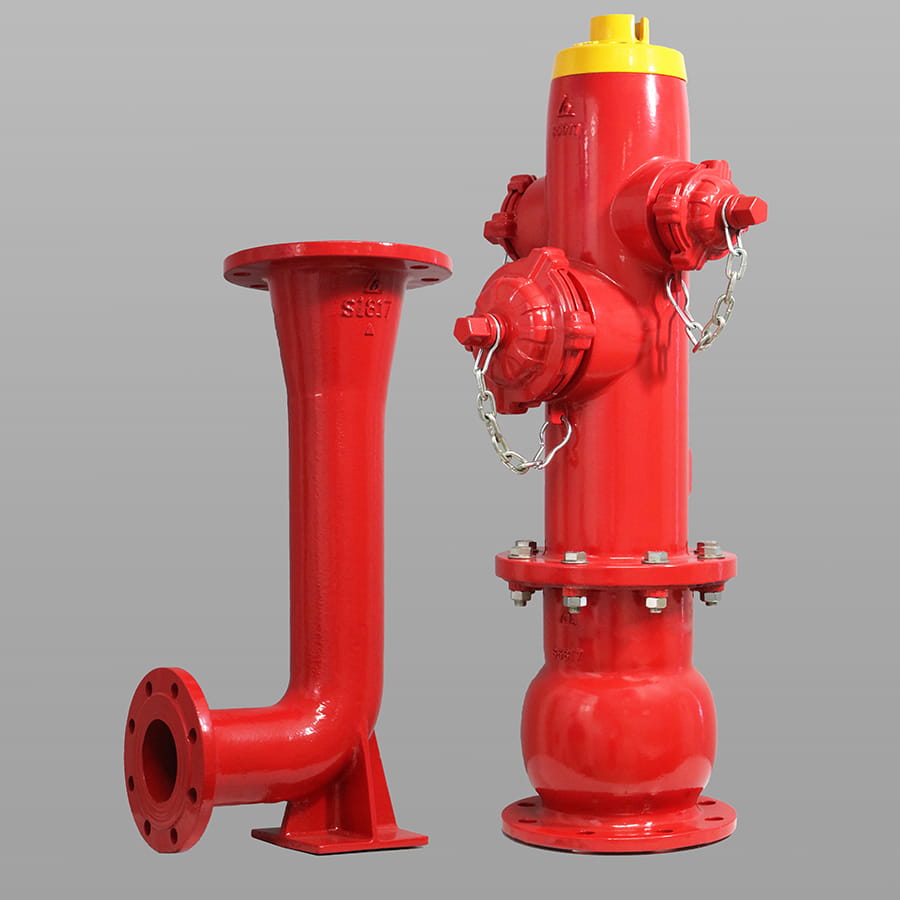

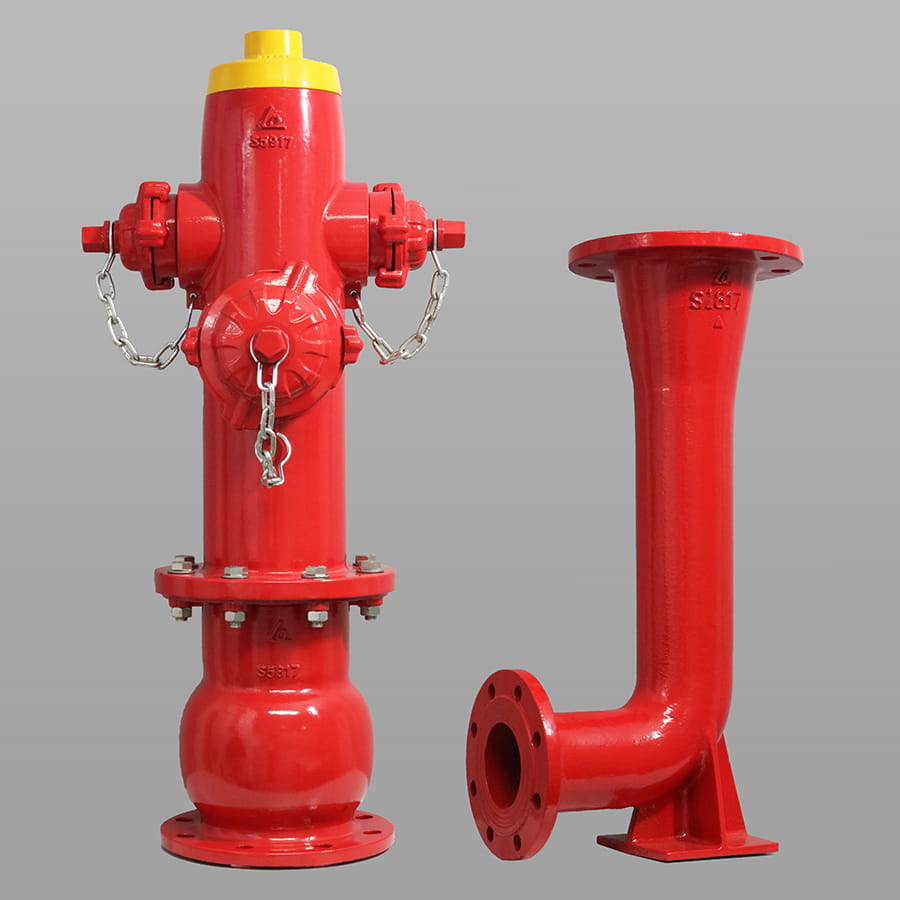

- Chân đế: dạng chữ L, hai đầu bích, một đầu nối vào hệ thống đường ống, một đầu nối vào bầu trụ. Chân đế thường được chôn dưới đất để nâng đỡ trụ lên trên mặt đất, sản xuất từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm
Nguyên lý hoạt động:
Khi không dùng đến trụ cứu hỏa ở trạng thái đóng. Khi có nhu cầu lấy nước để chữa cháy nhân viên cứu hỏa sẽ mở nắp cửa lấy nước, kết nối cuộn vòi chữa cháy vào ngàm van sau đó vận hành tay quay theo chiều mở, lá van sẽ theo ty van đi lên cho nước chảy vào vòi chữa cháy.
Ưu điểm:
- Vận hành nhẹ nhàng bằng tay quay
- Van được sản xuất từ gang cầu FCD450, Inox 304/316 chống rỉ sét, an toàn cho nguồn nước sạch.
- Thiết kế ty hai đoạn chống thất thoát nước khi có va chạm.
- Van được thiết kế chăc chắn, ngoại quan đẹp, sơn epoxy cao cấp độ bền cao, không phai màu theo thời gian.
